机架开关/叶片开关顶部

IEEE 1588正在成为数据中心更好的表现的事实标准。作为同步以太网(Synce)替换以太网,需要在顶部/叶片开关中使用TCXO或OCXO参考时钟。Sitime提供完整的基于MEMS的时钟树解决方案,在现实世界的操作条件下表现更好。

ELITEPlatform®Super-TCXOS®和翡翠OCXOS提供必要的稳定性,并通过更好的温度斜率缩短时间误差。Cascade™网络同步器/抖动清洁器/时钟发生器用于过滤恢复的时钟中的抖动,具有一定的集成谐振器,简betway手机客户端化了开发并降低了现场故障。当不需要Synce和IEEE 1588时,距离差分振荡器提供Sub-100-FemtoSecond抖动和低功耗。他们一起提供完整且坚固的钟表树。

下载应用程序简短

SiTime MEMS计时优势

完整的mems时钟树

集成MEMS.

stratum 3e mems ocxo

MEMS时钟IC /锁相环

在现实世界中更健壮

4x更好的df / dt以获得最佳时间同步

70fs rms抖动,良好的PSNR

耐气流,热,振动

集成MEMS,使用方便

没有外部石英

没有石英可靠性问题

不需要遮盖或遮挡

MEMS定时解决方案与Synce和IEEE 1588

微波框图sit57xx.SIT53xx,SIT535x.sitime.com.sitime.com.sit57xx.SiT53xxSiT95145SiT9514xsitime.com.

MEMS定时解决方案,无局部和IEEE 1588

微波框图SiT9514xsitime.com.sitime.com.sitime.com.sit57xx.SiT53xxsit57xx.SiT95145SiT53xxsitime.com.sitime.com.

MEMS XO +缓冲替代定时解决方案

微波框图sitime.com.SiT9375sitime.com.sitime.com.sitime.com.sitime.com.sit57xx.SiT53xxSiT9501sit57xx.SiT95145SiT53xxsitime.com.sitime.com.

MEMS时机解决方案

设备 功能 频率 主要特征
SiT535xSuper-TCXOs jitter cleaner和IEEE1588参考时钟 1 ~ 220 MHz ±100 ppb,±1 ppb /°C 105°C
58必威外网 ocxos. 1到60 MHz ±5 ppb,±0.04 ppb /°C
58必威 时钟发生器 以太网 8 kHz至2.1GHz 4、11、4-PLL
SiT9514x网络同步器,抖动清洁器 以太网,处理器 8 kHz至2.1GHz 4、11、4-PLL

SiT9501微分XO

SiT9375微分XO

以太网,FPGA 1 ~ 725mhz 0.07到0.25 ps抖动,105°

数据中心架构

叶交换机(或机架顶部ToR)汇聚了脊柱交换机与核心网络或数据中心园区内服务器之间的服务器流量。随着下一代部署中带宽的增加,IEEE 1588规定了更高的性能,从而对能够承受气流、热量和振动的高性能定时解决方案提出了更高的要求。

tor-leaf-switch_data_center_diagram

MEMS计时性能优于石英

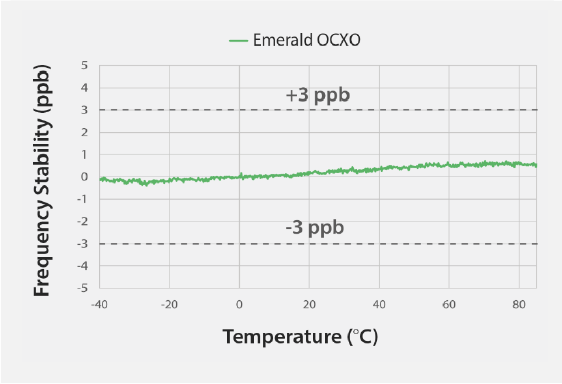

更好的稳定性

更好的频率斜率

graphs_better_stability.

graphs_Better_Frequency_Slope_3

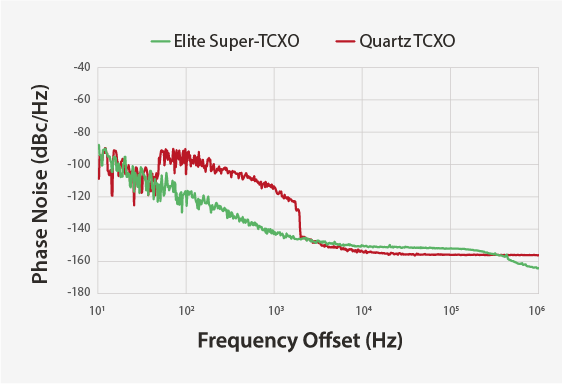

更好的抗振性

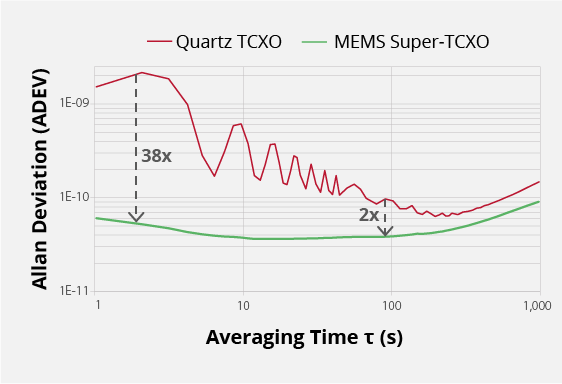

更好的艾伦偏差

graphs_better_vibation_resistance.

graphs_better_allan_deviation.

优异的相位噪声,156.25 MHz

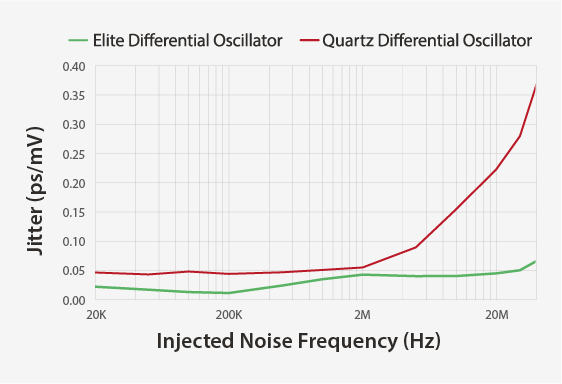

更好的PSNR(电源噪声抑制)

graphs_Excellent_Phase_Noise

graphs_better_psnr_(power_supply_noise_rejection)

观看视频:境内精英超级TCXO动态性能与石英TCXO
