Cascade Platform™抖动清除器和网络同步器通过将多个时钟集成电路和振荡器整合到一个用于IEEE 1588、同步以太网(syncE)和高速SerDes的单一设备中，提供了一个芯片上的时钟系统。这些基于mems的时钟集成了SiTime的第三代ApexMEMS™谐振器，消除了对石英的依赖，以及所有与石英相关的问题。
这种集成的MEMS方法，结合低噪声和功能丰富的锁相环IC，使高可靠性系统更可靠的系统定时。优点包括保证抖动，不受噪声耦合与晶体电路的影响，始终准确的频率合成，没有晶体电容失配，10倍的抗振动，在恶劣环境中始终可靠的启动，快速无碰撞切换，以确保冗余。
抖动清洁工

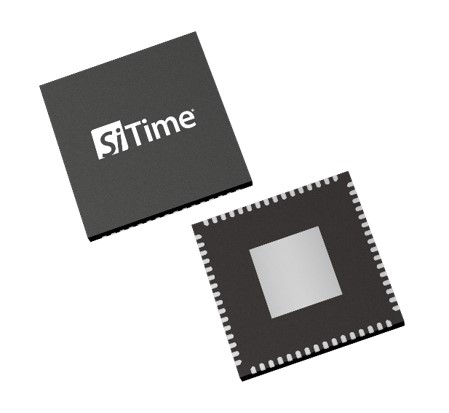

级联平台™基于mems的抖动清理器具有4个fracn锁相环与集成的VCO和环路滤波器，灵活的输入-输出频率转换从1输入到10输出，宽频率范围从8 kHz到2.1 GHz，和丰富的一套可编程功能在一个小的9 × 9毫米包。通过集成MEMS谐振器，这些设备使设计者能够创建一个芯片上的时钟系统，并消除与传统石英时钟相关的所有质量和可靠性问题。
- 通过消除晶体电容失配实现始终精确的时钟合成
- 始终可靠的启动，即使在低温和其他恶劣的环境条件
- 没有抖动退化，因为噪声耦合到晶体界面
- 没有石英固有的活动下降/频率跳跃
- 10倍的抗振动和板折弯能力
| 设备 | 数据表 | 输入数量 | 数量的输出 | Max。输出频率 | 锁相环/时钟域数量 | 相位抖动(rms) | 包(毫米) |
|---|---|---|---|---|---|---|---|
| SiT95145 | 4 | 10 | 2.1 GHz | 4锁相环1时间域 | 120 fs | 9 x9毫米,64 -销 |
网络某个
级联平台™基于mems的网络同步器具有4个独立的时域，1 mHz到4 kHz可编程环路带宽和DCO模式，频率分辨率为50 ppt，从同步和IEEE 1588相位恢复。这些设备还带有4个Frac-N锁相环，集成的VCO和环路滤波器，灵活的输入(4)输出(多达11)频率转换，宽频率范围从8 kHz到2.1 GHz，以及一套丰富的可编程功能在一个小的9 × 9毫米包。通过集成MEMS谐振器，这些设备使设计者能够创建一个芯片上的时钟系统，并消除与传统石英时钟相关的所有质量和可靠性问题。
- 通过消除晶体电容失配实现始终精确的时钟合成
- 始终可靠的启动，即使在低温和其他恶劣的环境条件
- 没有因噪声耦合到晶体界面而引起的抖动退化
- 没有石英固有的活动下降/频率跳跃
- 10倍的抗振动和板折弯能力
| 设备 | 数据表 | 输入数量 | 数量的输出 | Max。输出频率 | 锁相环/时钟域数量 | 相位抖动(rms) | 包(毫米) |
|---|---|---|---|---|---|---|---|
| SiT95147 | 4 | 8 | 2.1 GHz | 4锁相环4时间域 | 120 fs | 9 x9毫米,64 -销 | |
| SiT95148 | 4 | 11 | 2.1 GHz | 4锁相环4时间域 | 120 fs | 9 x9毫米,64 -销 |
