1 to 220 MHz，±10 to±50 ppm差分XO
登录SiT9121是一种高度灵活的可编程差分振荡器，支持LVPECL和LVDS输出信号类型。必威体育官网手机登录该差分振荡器涵盖1至220 MHz之间的任何频率，RMS相位抖动为0.6 ps(典型值)。与基于石英或SAW的传统振荡器不同，SiT9121可在电压(2.5V到3.3V)，频率稳定性(±10，±20，±25，±50 ppm)和封装(3225,5032,7050)选项的任何组合。
程序振荡器得到即时样品，优化的性能，和快速原型|了解更多
查看相关产品:220 ~ 625 MHz|0.23 ps相位抖动|XO阵容
| 振荡器类型 | XO-DE |
| 频率 | 1 ~ 220 MHz |
| 频率稳定度(ppm) | ±10±20±25±50 |
| 相位抖动(rms) | 0.6 ps |
| 输出类型 | LVPECL, LVDS |
| 工作温度范围(°C) | -20到+70，-40到+85 |
| 供电电压(V) | 2.5、3.3、2.25至3.63 |
| ²包类型(毫米) | 3.2 x2.5, 5.0 x3.2, 7.0 x5.0 |
| 特性 | 现场可编程 |
| 可用性 | 生产 |
工业标准套件，无需任何板的变化，即可替换石英振荡器

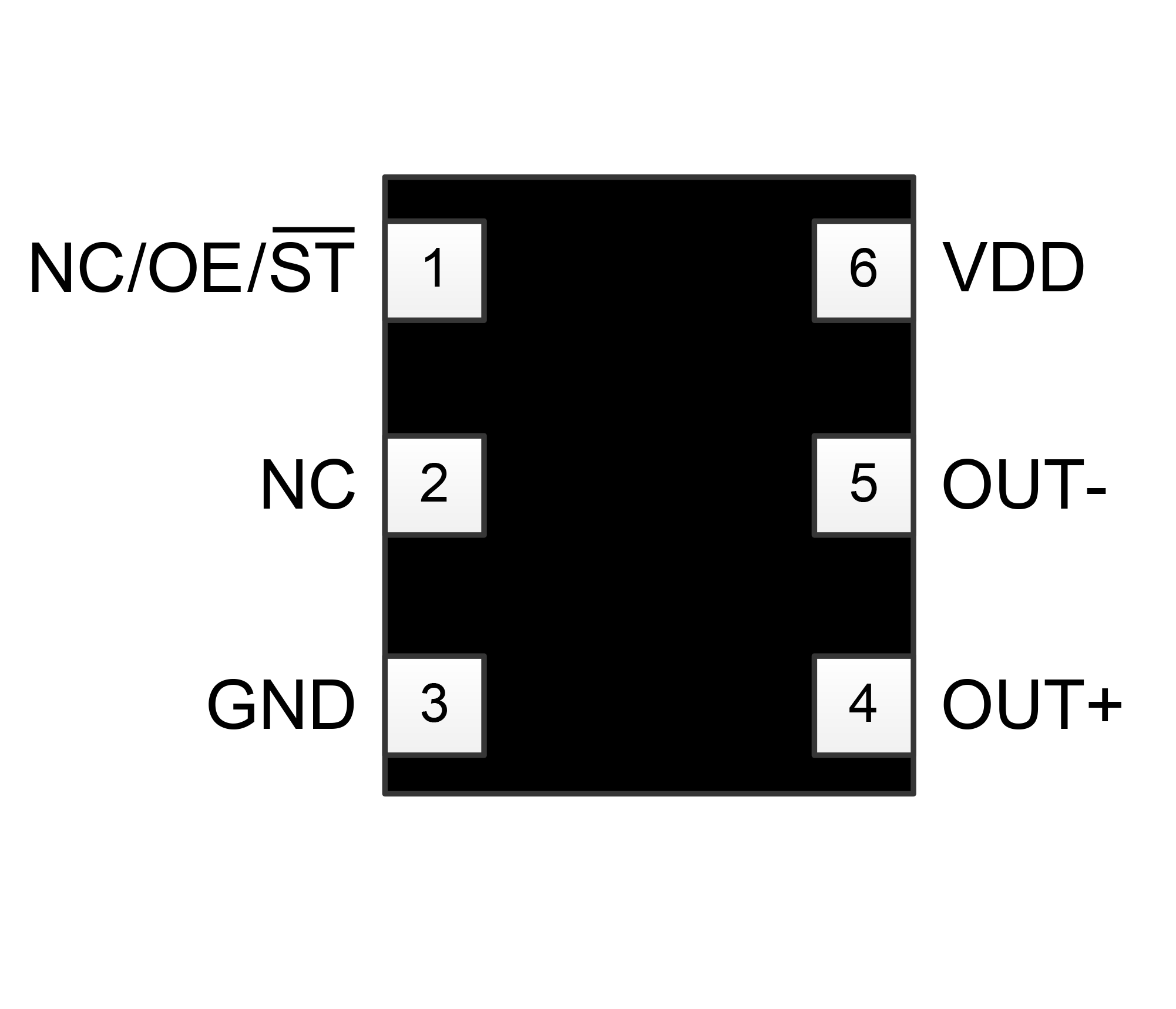

SiT9121销作业
0.6 ps集成RMS相位抖动(12 kHz至20 MHz)
- 卓越的抖动裕度，适用于最严格的应用，如SONET
优良的频率稳定性，低至±10ppm
- 更好的定时裕度，增强系统的稳定性和鲁棒性
- 广泛的可编程性
- 频率从1到220 MHz
- LVPECL和LVDS输出信令类型
- 电源电压2.5V和3.3V
- 频率稳定性从±10 PPM到±50 PPM
- 定制的规格，以获得最佳的系统性能
- 在操作范围内易于获得任何设备规格
三大行业标准包
- 在没有任何设计改变的情况下，100%降低石英，声表面波和泛音振荡器的替换量
4到6周的交货时间
- 任何频率
- 任何电压
- 任何包
- 降低库存成本
- 缓解短缺风险
- 1Gb到10Gb的以太网
- 作为PCIe
- FPGA
- SATA / SAS
- 光纤通道
- 系统时钟
- CPE &家庭网关
- 精密GNSS
- GPS / GNSS模块
- 工厂自动化
- 安全与监测
- 医疗电子设备
- 测试和测量
- 国防与航空航天
- 铁路
