220至625 MHz，±10至±50 ppm差分XO
登录SiT9122是一种高度灵活，高频，可编程差分振荡器，支持LVPECL和LVDS输出信号类型。必威体育官网手机登录该差分振荡器涵盖220至625 MHz之间的任何频率，RMS相位抖动为0.6 ps(典型值)。与基于石英或SAW的传统振荡器不同，SiT9122可在电压(2.5 V到3.3 V)，频率稳定性(±10，±20，±25，±50 ppm)和封装(3225,5032,7050)选项的任何组合。
程序振荡器得到即时样品，优化的性能，和快速原型|了解更多
查看相关产品:1 ~ 220 MHz|0.23 ps相位抖动|XO阵容
| 振荡器类型 | XO-DE |
| 频率 | 220 ~ 625 MHz |
| 频率稳定度(ppm) | ±10±20±25±50 |
| 相位抖动(rms) | 0.6 ps |
| 输出类型 | LVPECL, LVDS |
| 工作温度范围(°C) | -20到+70，-40到+85 |
| 供电电压(V) | 2.5、3.3、2.25至3.63 |
| ²包类型(毫米) | 3.2 x2.5, 5.0 x3.2, 7.0 x5.0 |
| 特性 | 现场可编程 |
| 可用性 | 生产 |
工业标准套件，无需任何板的变化，即可替换石英振荡器

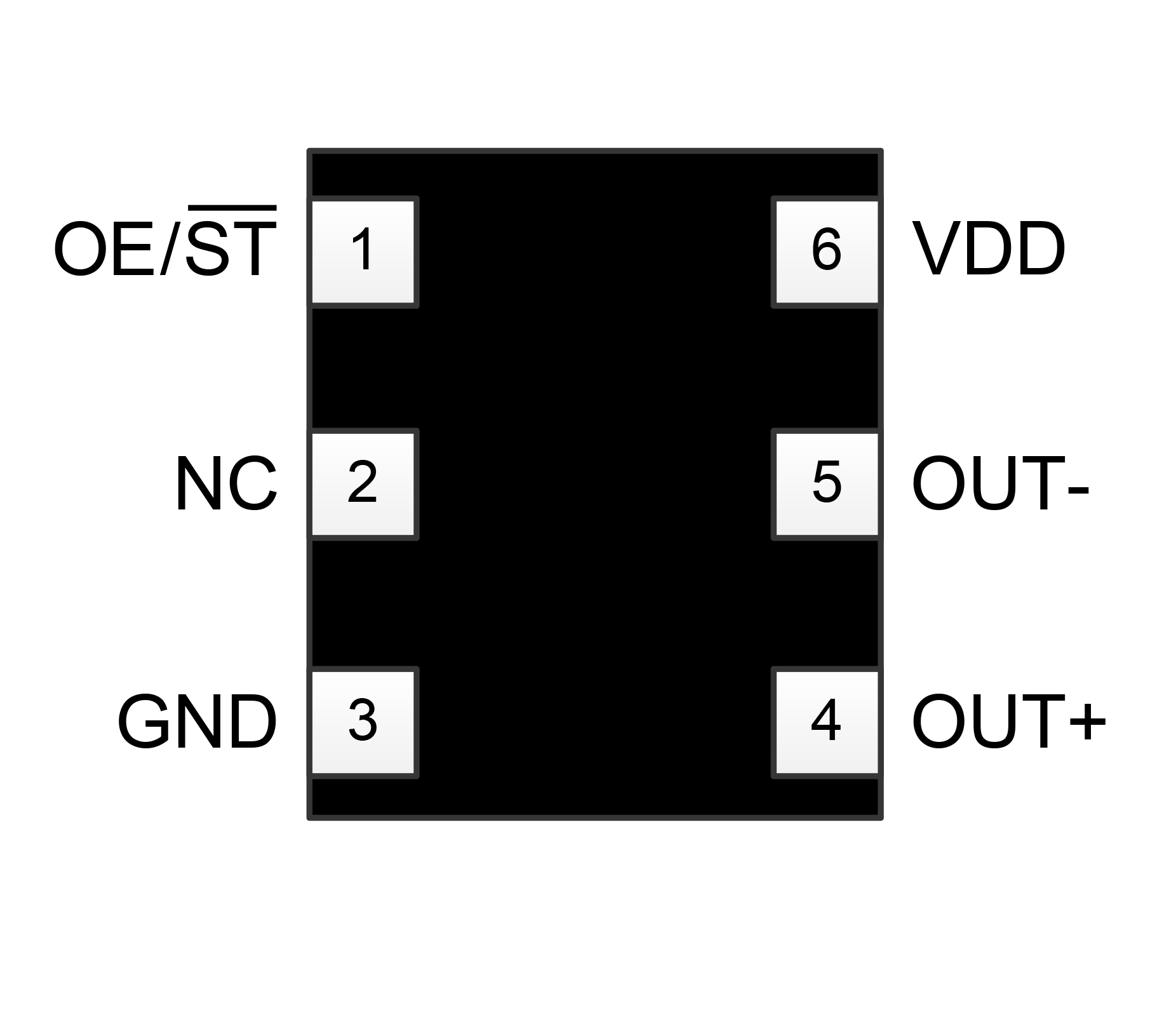

SiT9122销作业
0.6 ps(典型值)集成RMS相位抖动(12 kHz至20 MHz)
- 对于最严格的应用程序，如1到10GbE，具有极佳的抖动裕度
优良的频率稳定性，低至±10ppm
- 更好的定时裕度，增强系统的稳定性和鲁棒性
- 广泛的可编程性
- 固定频率在25至22.5兆赫之间
- LVPECL和LVDS输出信令类型
- 电源电压2.5 V和3.3 V
- 频率稳定性从±10 ppm和±50 ppm
- 定制的规格，以获得最佳的系统性能
- 具有成本效益的
- 在操作范围内易于获得任何设备规格
三个行业标准包
- 100%滴入式替换石英，声表面波和泛音振荡器，无需任何设计更改
- 4到6周的交货时间
- 降低库存成本
- 缓解短缺风险
- 1Gb到10Gb的以太网
- 光学模块
- 作为PCIe
- FPGA
- SATA / SAS
- 光纤通道
- 系统时钟
- 测试和测量
| 文档名称 | 类型 |
|---|---|
| 4L/6L-QFN包装成分报告(SiT820X, SiT912X, SiT50XX, SiT380X, SiT392X) | 成分报告 |
| 电子工业公民联盟模板 | 其他质量文件 |
| SiTime产品的制造说明 | 其他质量文件 |
| SiTime冲突矿产政策 | 其他质量文件 |
| SiTime环境政策 | 其他质量文件 |
| SiTime日期代码担保 | 其他质量文件 |
| ISO9001:2015注册证书 | 其他质量文件 |
| SiTime振荡器可靠性报告(0.18微米CMOS工艺产品) | 可靠性报告 |
| 6L-QFN包装鉴定报告- Carsem | 可靠性报告 |
| SiT912X产品确认报告 | 可靠性报告 |
| 台积电晶圆SGS报告 | RoHS /实现/绿色证书 |
| Tower Jazz Wafer SGS报告 | RoHS /实现/绿色证书 |
| 4L/6L-QFN包装材料及SGS报告 | RoHS /实现/绿色证书 |
| BOSCH Wafer SGS报告 | RoHS /实现/绿色证书 |
| WLCSP包装同质材料和SGS报告 | RoHS /实现/绿色证书 |
| 西泰环保合规声明 | RoHS /实现/绿色证书 |
| 符合证书-欧盟RoHS声明 | RoHS /实现/绿色证书 |
| 冲突矿产报告模板 | 其他质量文件 |
Eval董事会（接触SiTime）- SiT6097 (3225) | SiT6086 (5032) | SiT6085 (7050)
频率斜率(dF/dT)计算器-计算频率斜率超过温度
时光机器II程序员-程序频率，电压，稳定性等
可靠性的计算器获取各种运行条件下的FIT/MTBF数据
抖动计算器和绘图-将相位噪声转换为相位抖动，找到相位噪声图
5032年6-Pins|7050年6-Pins- QFN预览包3 d步模型
