1至60 MHz,±0.5至±2.5 ppm超级TCXO
SiT5156 Super-TCXO™是一种高度灵活、紧稳定的振荡器,适用于工业、服务器和存储、网络和电信的高可靠性系统。基于SiTime独特的DualMEMS™和TurboCompensation™温度传感技术,该设备在常见环境危害(如气流、温度扰动、振动、冲击、电源噪声和电磁干扰(EMI))存在的情况下,具有优异的动态性能。
SIT5156可以进行工厂编程到频率,稳定性,电压和拉伸范围的任何组合。该可编程性使设计人员能够为MEMS TCXO配置进行定制以获得最佳系统性能,同时消除与石英设备相关的长的提前时间和定制成本。
六个行业标准脚印小于5.0 x 3.2 mm
程序振荡器以获得即时样本,优化的性能和快速原型|学到更多
查看相关产品:60到220 MHz|±100,±200,±250 PPB|汽车|加固的|TCXO阵容
振荡器类型 | TCXO-SE |
频率 | 1到60 MHz |
频率稳定性(PPM) | ±0.5,±1,±2.5 |
阶段抖动(RMS) | 0.31 ps |
输出类型 | LVCMOS,剪sinewave |
工作温度范围(°C) | -20至+70,-40至+85,-40至+105 |
拉伸范围(PPM) | ±6.25,±10,±12.5,±25,±50,±80,±100,±125,±150,±200,±400,±600,±800,±1600,±3200 |
电压电源(V) | 2.5,2.8,3,3.3 |
²包类型(毫米) | 5.0 x 3.2 10针 |
特征 | 精确TCXO |
可用性 | 生产 |
-
六个行业标准脚印小于5.0 x 3.2 mm
-

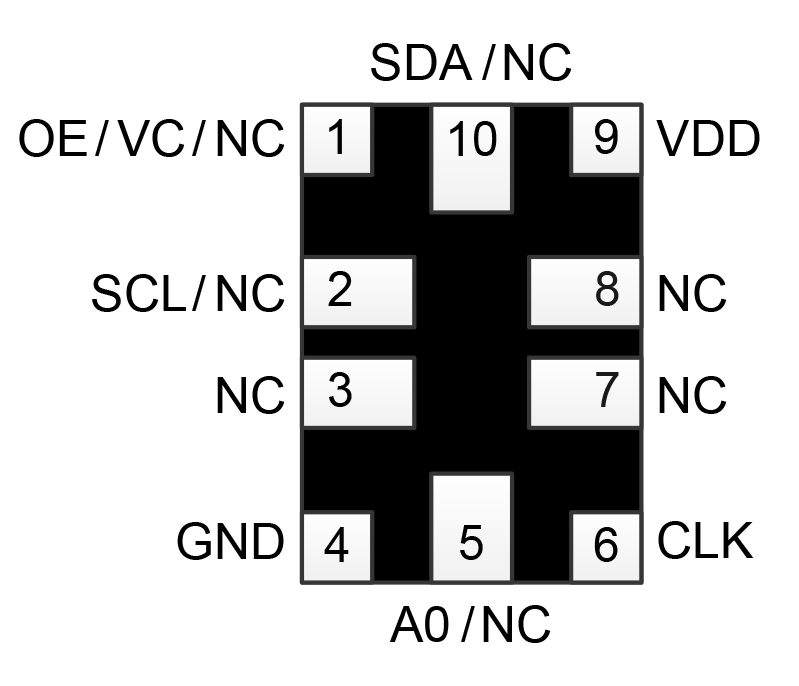

SIT5156 PIN分配
-

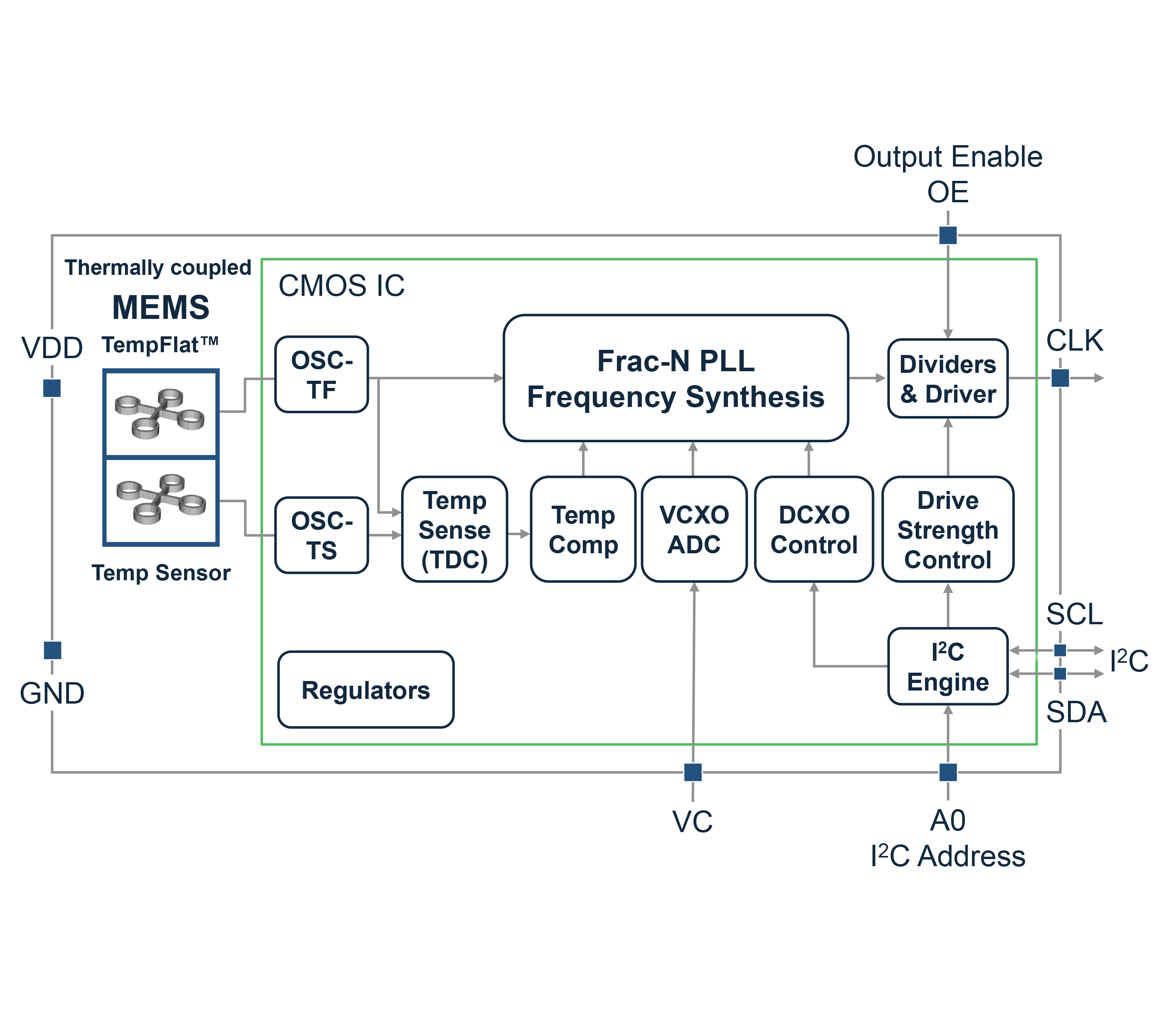

SIT5156框图
特殊的动态稳定性,气流,快速的温度。斜坡
- ±500磅的温度过高。稳定
- 3e- 11adev平均10秒
- ±15 ppb /°C频率斜率(Δf/Δt),10°C / min斜坡
- 在任何操作条件下都可以实现最快的卫星锁
振动下的20x更好的相位噪声
- 在高振动环境中最小化卫星锁的损失
没有活动下降或微跳跃
- 消除了对昂贵的筛选或烧坏测试的需求
0.2 PS / MV电源噪声抑制(PSNR)
- 通过消除TCXO专用LDO来减少BOM
LVCMOS或剪裁SINEWAVE输出
- 优化EMI和抖动之间的最佳平衡
丰富的可编程特征
- 在1到60兆赫之间的任何频率
- ±0.5 ppm,±1 ppm,±2.5 ppm
- 2.25至3.63 v
- 大拉力范围±6.25 ~±3200ppm:
- 自定义TCXO规范以获得最佳系统性能
通过I2C进行数字频率调谐
- 消除由板噪声引起的频移
优越的可靠性
- 10亿小时的平均工作时间
- 寿命保修:降低由于时钟组件引起的维修费用和现场故障
- 数据通信系统
- 微波回程
- 以太网交换机和路由器
- 数据中心
- 音频视频
- 测试和测量
- 工业IEEE1588.
- 精密GNSS.
- GPS / GNSS模块
- 聪明的城市
- 家庭娱乐
- SIT5156 10.949297MHz LVCMOS.
- SIT5156 10MHz LVCMOS.
- SIT5156 12.288MHz LVCMOS.
- SIT5156 16.368MHz LVCMOS.
- SIT5156 16.369MHz LVCMOS.
- SIT5156 16.384MHz LVCMOS.
- SIT5156 16.3676MHz LVCMOS.
- SIT5156 16.367667MHz LVCMOS.
- SIT5156 19.2MHz LVCMOS.
- SiT5156 20 mhz LVCMOS
- SIT5156 24.576MHz LVCMOS.
- SIT5156 24.5535MHz LVCMOS.
- SIT5156 24MHz LVCMOS.
- SIT5156 25MHz LVCMOS.
- SIT5156 26MHz LVCMOS.
- SIT5156 30.72MHz LVCMOS.
- SiT5156 38.4 mhz LVCMOS
- SiT5156 38.88 mhz LVCMOS
- SIT5156 40MHz LVCMOS.
- SiT5156 10.949297MHz裁剪正弦波
- SIT5156 10MHz剪裁SINEWAVE
- SIT5156 12.288MHz剪裁SINEWAVE
- SIT5156 16.368MHz被剪裁的SINEWAVE
- 16.369MHz裁剪正弦波
- SIT5156 16.384MHz剪裁SINEWAVE
- SIT5156 16.3676MHz被剪裁SINEWAVE
- SIT5156 16.367667MHz被剪掉了SINEWAVE
- SIT5156 19.2MHz剪裁SINEWAVE
- SIT5156 20MHz剪掉SINEWAVE
- SIT5156 24.576MHz剪裁SINEWAVE
- SIT5156 24.5535MHz夹在一起的SINEWAVE
- SIT5156 24MHz剪掉SINEWAVE
- SiT5156 25MHz裁剪正弦波
- SIT5156 26MHz剪掉SINEWAVE
- SIT5156 30.72MHz夹在一起的SINEWAVE
- SIT5156 38.4MHz剪裁SINEWAVE
- SIT5156 38.88MHz剪裁SINEWAVE
- SiT5156 40MHz裁剪正弦波
