60 to 220 MHz,±0.5 to±2.5 ppm Super-TCXO

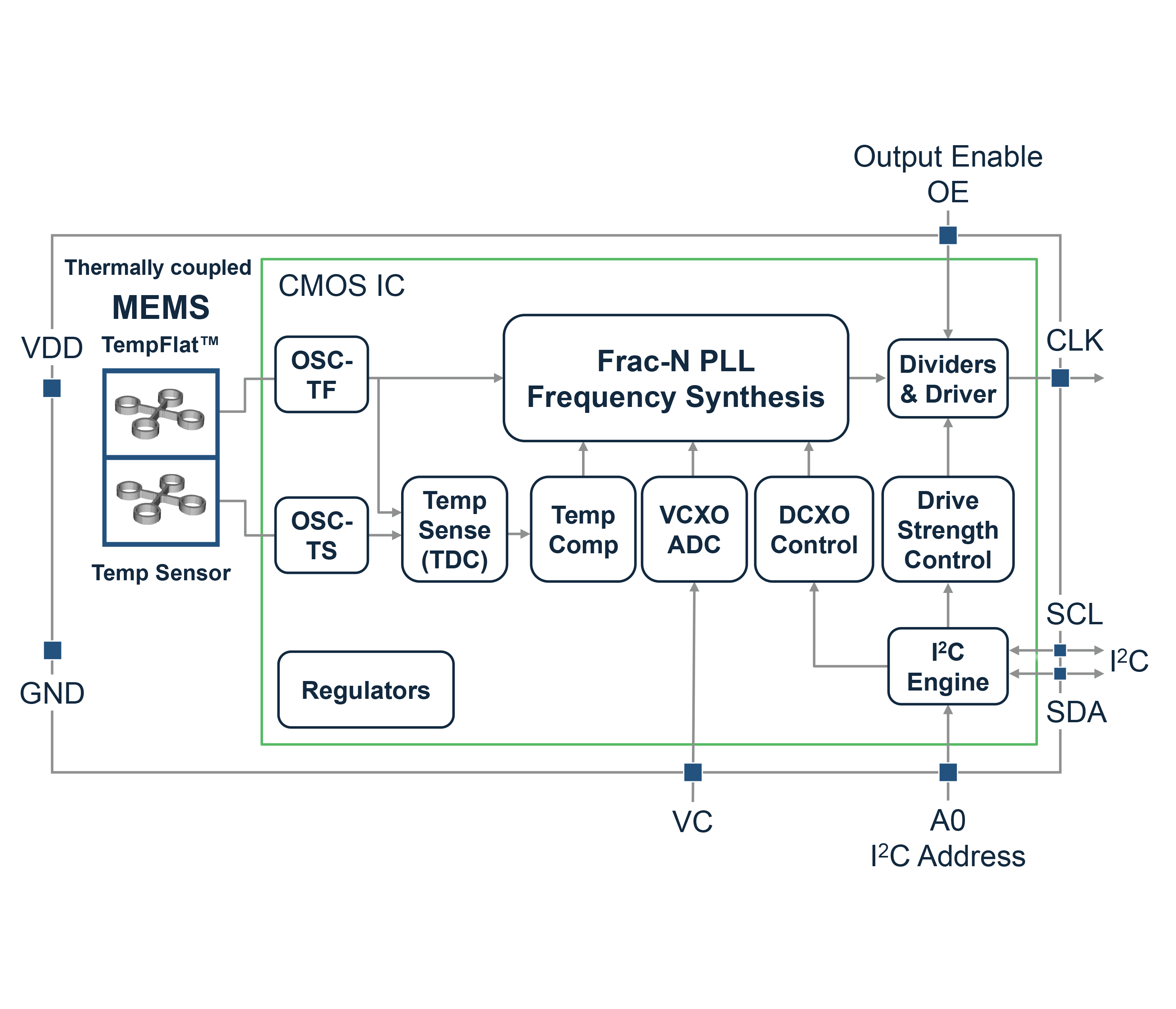

SiT5157 Super-TCXO是一种高度灵活、紧密稳定的振荡器,能够支持高达220 MHz的频率。必威体育官网手机登录基于SiTime独特的DualMEMS™和TurboCompensation™温度传感技术,该设备在常见环境危害(如气流、温度扰动、振动、冲击、电源噪声和电磁干扰(EMI))存在的情况下,具有优异的动态性能。SiT5157专为工业、服务器和存储、网络和电信领域的高可靠性系统设计。

SIT5157可以进行工厂编程到频率,稳定性,电压和拉伸范围的任何组合。该可编程性使设计人员能够为MEMS TCXO配置进行定制以获得最佳系统性能,同时消除与石英设备相关的长的提前时间和定制成本。

程序振荡器以获得即时样本,优化的性能和快速原型|了解更多

查看相关产品:1 ~ 60 MHz|±100,±200,±250 ppb|汽车|坚固耐用|TCXO阵容

六个行业标准脚印小于5.0 x 3.2 mm
振荡器类型 TCXO-SE
频率 60到220 MHz
频率稳定性(PPM) ±0.5,±1,±2.5
阶段抖动(RMS) 0.31 ps
输出类型 LVCMOS
工作温度范围(°C) -20至+70,-40至+85,-40至+105
拉力范围(ppm) ±12.5±6.25±10日,±25±50,±80±100±125±150±200±400±600±800±1600±3200
供电电压(V) 2.5 2.8 3 3.3

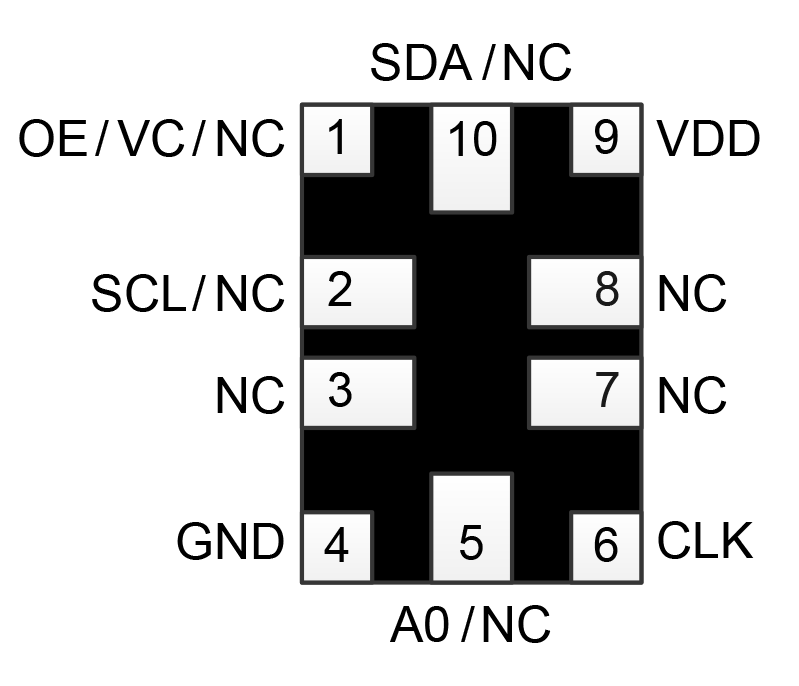

²包类型(毫米) 5.0 x 3.2 10针
特性 精密TCXO
可用性 生产

气流下的特殊动态稳定性,快速温度。斜坡

  • ±500磅的温度过高。稳定
  • 3e- 11adev平均10秒
  • ±15ppb /°C频率坡度(ΔF/ΔT), 10°C/min坡度
    • 在任何操作条件下都能实现最快的卫星锁定

振动下的20x更好的相位噪声

  • 最大限度地减少高振动环境下卫星锁定的损失

没有活动下降或微跳跃

  • 消除了昂贵的检查或老化测试的需要

0.2 ps/mV电源抗噪(PSNR)

  • 通过消除TCXO专用LDO来减少BOM

LVCMOS或箝位正弦波输出

  • 优化EMI和抖动之间的最佳平衡

丰富的可编程特性

  • 任何频率在60到189 MHz和200到220 MHz之间
  • ±0.5 ppm,±1 ppm,±2.5 ppm
  • 2.25至3.63 V
  • 大拉力范围±6.25 ~±3200ppm:
    • 定制TCXO规格,优化系统性能

数字频率调谐通过I2C

  • 消除由板噪声引起的频移

优越的可靠性

  • 10亿小时MTBF
  • 终身保修:减少维修成本和现场故障由于时钟组件

  • 数据通信系统
  • 微波回程
  • 以太网交换机和路由器
  • 数据中心
  • 音频和视频
  • 测试和测量
  • 工业IEEE1588.
  • 精密GNSS
  • GPS / GNSS模块
