1 to 60 MHz,±50 ppb Super-TCXO

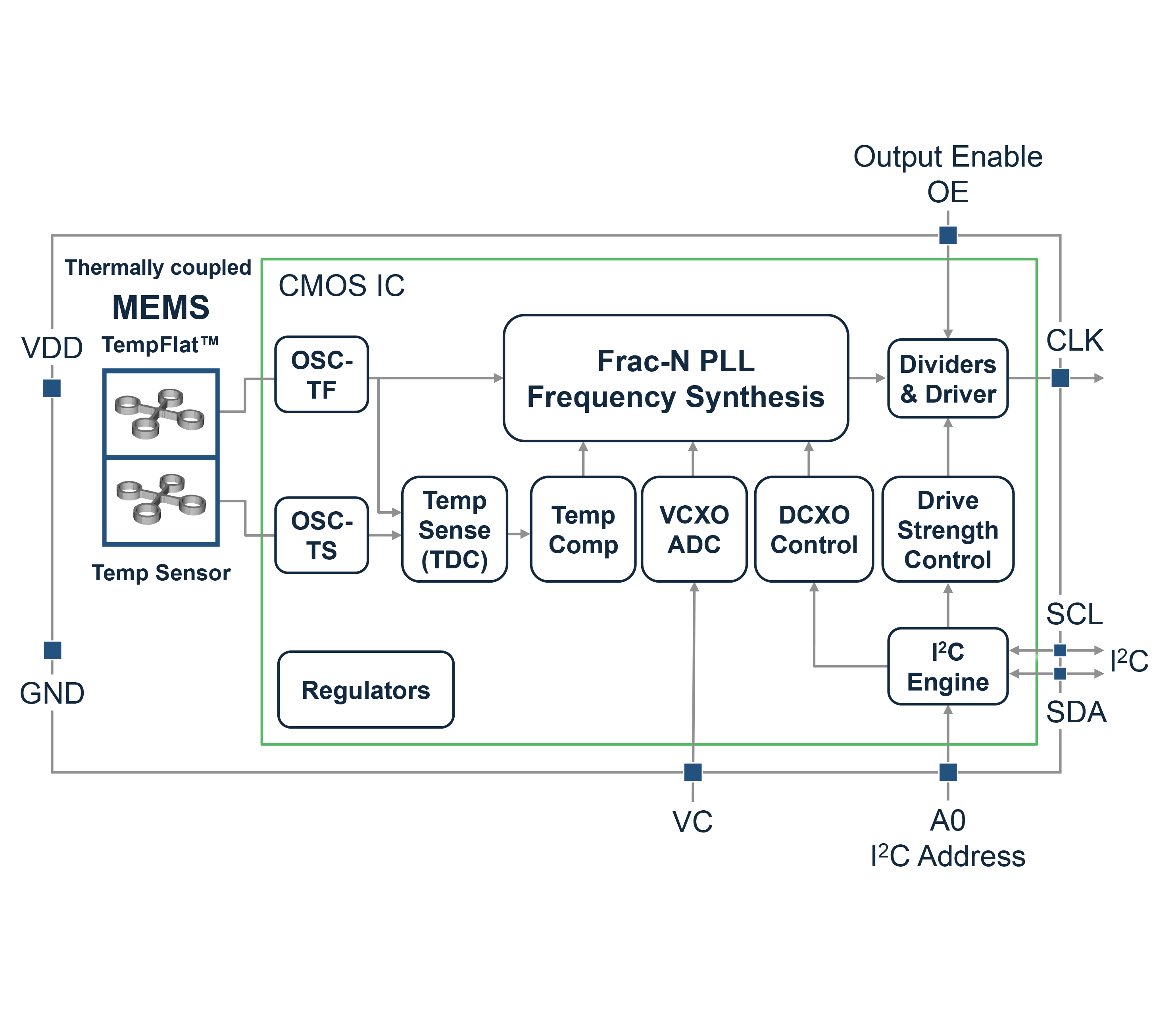

SiT5358是一个±50 ppb精度的MEMS Super-TCXO。该设备是为最佳动态性能而设计的。它完全符合GR-1244地层3振荡器规格。通过利用SiTime独特的DualMEMS™和TurboCompensation™温度传感技术,SiT5358在存在环境压力源(气流、温度扰动、振动、冲击和电磁干扰(EMI))时提供最稳定的定时。

SIT5358可以进行工厂编程到频率,电压和拉伸范围的任何组合。该可编程性使设计人员能够优化时钟配置,同时消除与Quartz TCXO相关联的长时间的时间和定制成本,其中每个频率是自定义的。

查看相关产品:60到220 MHz|加固的|TCXO阵容

在气流下观看Elite Super-TCXO VS 50-PPB石英TCXO的动态性能。斜坡,点击测试和VDD波动

六个行业标准脚印小于5.0 x 3.2 mm
振荡器类型 TCXO-SE
频率 1 ~ 60 MHz
频率稳定性(PPM) ±0.05
阶段抖动(RMS) 0.31 ps
输出类型 LVCMOS,剪sinewave
工作温度范围(°C) 0至+70,-20至+70,-40至+85,-40至+105
拉力范围(ppm) ±12.5±6.25±10日,±25±50,±80±100±125±150±200±400±600±800±1600±3200
供电电压(V) 2.5 2.8 3.0 3.3

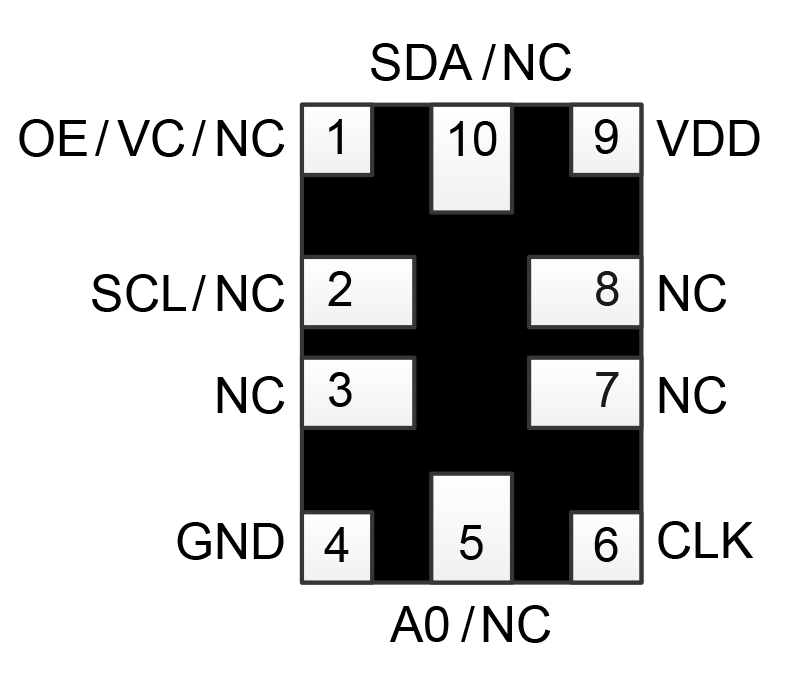

²包类型(毫米) 5.0 x 3.2 10针
特性 精密TCXO
可用性 生产

特殊的动态稳定性,气流,快速的温度。斜坡

  • ±50 ppb过度。稳定性从0到70°C和±100ppb在这个温度范围内。范围
  • 3e- 11adev平均10秒
  • ±1 ppb/°C频率斜率(ΔF/ΔT), 1,,,°C/min斜坡
    • 确保恶劣环境中电信和网络设备的系统级服务质量

振动下的20x更好的相位噪声

  • 最大限度地减少高振动环境中的呼叫和/或链路中断

没有活动下降或微跳跃

  • 消除任何需要昂贵的筛选或老化测试

0.2 ps/mV电源抗噪(PSNR)

  • 通过消除TCXO专用LDO来减少BOM

LVCMOS或箝位正弦波输出

  • 优化EMI和抖动之间的最佳平衡

丰富的可编程特性

  • 在1到60兆赫之间的任何频率
  • 2.25至3.63 V
  • 拉力范围从±6.25到±3200ppm
    • 定制TCXO规格,优化系统性能

通过I2C进行数字频率调谐

  • 消除由板噪声引起的频移

优越的可靠性

  • 10亿小时的平均工作时间
  • 终身保修:减少维修成本和由于时钟组件的现场故障
  • SONET / SDH Stratum 3
  • 同步以太网(G.8262,选项1和2)
  • 小细胞
  • IEEE 1588边界时钟和大师
  • 光传输(OTN、OLT等)
  • 电缆型号终端系统(CMTS)
  • Cospas / Sarsat.
  • 宽带卫星
  • 仪表
  • 串行数据链接
  • 无线&回程
  • 光纤、电缆、DSL
  • 精密GNSS
  • 雷达和丽尔
  • GPS / GNSS模块
  • 电力与能量
  • 国防与航空航天
  • 铁路
  • 远程通信
  • 资产追踪
  • 室内定位
  • 聪明的农业
  • 智能城市
